Opis
Variabilni vrtinčni difuzor VSD-2 je namenjen hlajenju in ogrevanju velikih prostorov višine od 4 do 12 m. Omogoča turbulenten tok zraka, dolge domete pri ogrevanju in enakomerno razpršitev zraka pod stropom pri hlajenju – Coanda efekt.
Konstrukcija
Difuzor sestavlja lijakasto oblikovano ohišje in 6 centralno nastavljivih lopatic.
Material in barva
Izbor materiala:
- pocinkana pločevina
- nerjaveča pločevina AISI 304 SB
Poljubna barva po RAL lestvici.
Pogon
C - Ročni pogon
Ročna nastavitev položaja lopatic.
E - Elektromotorni pogon
Pripravljen za montažo elektromotornega pogona. Na željo kupca se elektromotor tudi namesti na ohišje difuzorja.
Izbor elektromotornih pogonov:
- LM230A
- LM230A SR
- LM24A
- LM24A SR
T - Termostatski pogon
Difuzor ima vgrajen termostatski pogon, ki zaznava temperaturo vpihovanega zraka in samodejno uravnava položaj lopatic. Termostatski element deluje v temperaturnem območju od 22 ºC do 38 ºC. Deluje avtomatsko in ne potrebuje dodatnih virov energije in s tem povezanih instalacij. Difuzor je nastavljen na optimalen položaj in aktiviran že v tovarni. Lopatice so pri temperaturi 38 ºC odprte pod kotom 85º. Pri temperaturi 20 ºC mehanska blokada zaustavi zapiranje lopatic pod kotom 35º.
Kot lopatic v odvisnosti od temperature zraka

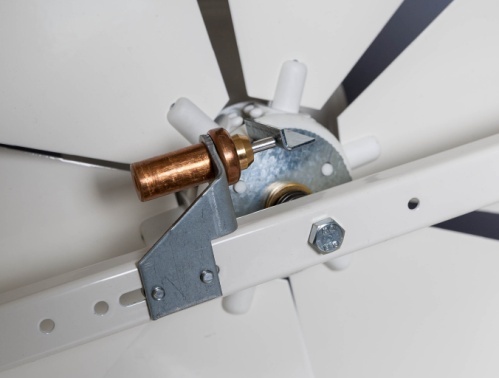

Termostatski mehanizem za premik lopatic
Delovanje difuzorja s termostatskim pogonom
Dodatki in opcije

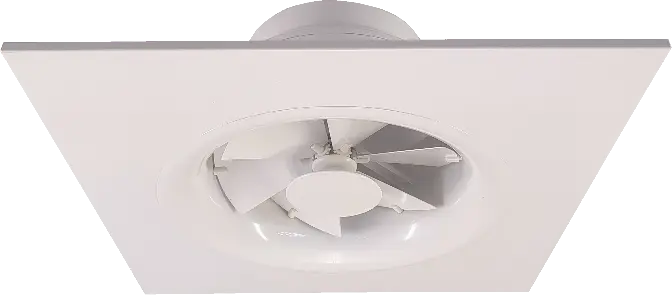

PL – plošča dim 595x595 mm za vgradnjo difuzorja v spuščen strop
LM – zaščita proti udarcem žoge v telovadnicah
PP - perforirana plošča v vratu difuzorja

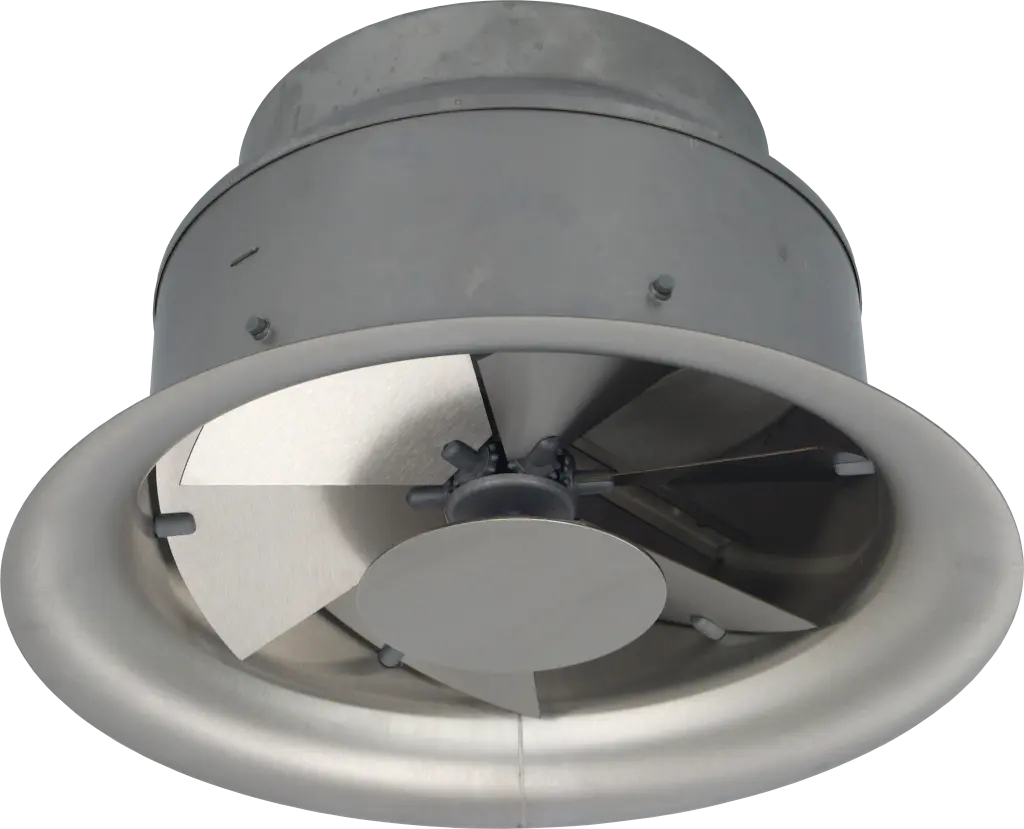

INOX AISI 304 SB – nerjaveča pločevina

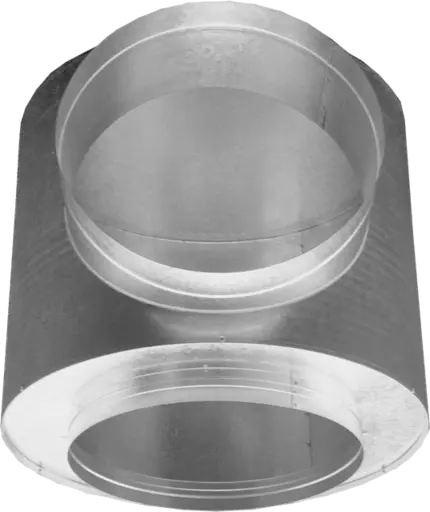

PB 3 - priključna komora
Dimenzije
- 1 - komora
- 2 - priključna odprtina
- 3 - difuzor
- 4 - reducir
- 5 - prečka
- 6 - lopatice
- 7 - električni pogon
| D | ø D | ø D1 | ø D2 | ø D3 | H | H1 | H2 |
|---|---|---|---|---|---|---|---|
| 160 | 158 | 280 | 260 | 123 | 170 | 40 | 195 |
| 200 | 198 | 345 | 300 | 158 | 195 | 40 | 230 |
| 250 | 248 | 425 | 350 | 198 | 230 | 40 | 270 |
| 315 | 313 | 530 | 415 | 248 | 275 | 40 | 320 |
| 400 | 398 | 660 | 500 | 313 | 340 | 60 | 385 |
Montaža
Pritrditev na cev
Pritrditev na priključno komoro
Minimalna razdalja med difuzorji
Minimalna razdalja med difuzorjema mora biti pri minimalnem pretoku zraka vsaj 5x premer difuzorja in vsaj 10x premer difuzorja pri maksimalnem pretoku zraka.
Kot lopatic in smer zračnega curka
Kot curka zraka

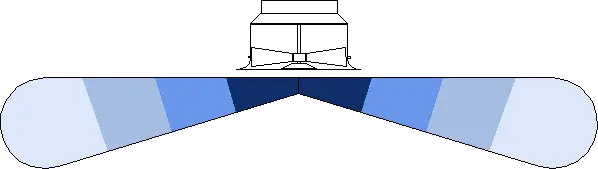

Hladen zrak
Topel zrak
