Twist-air

Opis

Variabilni vrtinčni difuzor Twist air je namenjen hlajenju in ogrevanju velikih prostorov višine od 4 do 12 m. Omogoča turbulenten tok zraka, dolge domete pri ogrevanju in enakomerno razpršitev zraka pod stropom pri hlajenju – Coanda efekt.

Konstrukcija

Difuzor sestavlja lijakasto oblikovano ohišje in 10 centralno nastavljivih lopatic s kovinskim mehanizmom.

Material in barva

Aluminijasta pločevina.

Poljubna barva po RAL lestvici.

Pogon

C - Ročni pogon

Centralna ročna nastavitev položaja lopatic.

E - Elektromotorni pogon

Pripravljen za montažo elektromotornega pogona. Na željo kupca se elektromotor tudi namesti na ohišje difuzorja.

Izbor elektromotornih pogonov:

LM230A
LM230A SR
LM24A
LM24A SR

T - Termostatski pogon

Difuzor ima vgrajen termostatski pogon, ki zaznava temperaturo vpihanega zraka in samodejno uravnava položaj lopatic. Termostatski element deluje v temperaturnem območju 22 ºC do 38 ºC. Deluje avtomatsko in ne potrebuje dodatnih virov energije in s tem povezanih instalacij. Difuzor je nastavljen na optimalen položaj in aktiviran že v tovarni. Lopatice so pri temperaturi 38 ºC odprte pod kotom 85º. Pri temperaturi 20 ºC mehanska blokada zaustavi zapiranje lopatic pod kotom 35º.

Kot lopatic v odvisnosti od temperature zraka

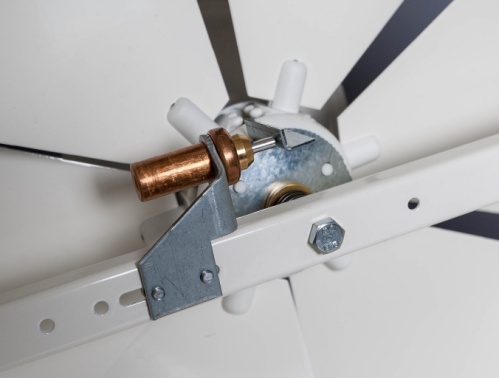

Termostatski mehanizem za premik lopatic

Delovanje difuzorja s termostatskim pogonom

Dodatki

PP - perforirana plošča v vratu difuzorja
PB 3 - priključna komora PB3

Dimenzije

1 - komora PB3
2 - priključna odprtina
3 - difuzor
4 - reducir
5 - prečka
6 - lopatice
7 - električni pogon

D	ø D	ø D1	ø D2	ø D3	H	H1	H2
500	498	790	630	398	320	60	470
630	628	920	800	498	320	80	570

Montaža

Pritrditev na cev

Pritrditev na priključno komoro

Minimalna razdalja med difuzorji

Minimalna razdalja med difuzorjema mora biti pri minimalnem pretoku zraka vsaj 5x premer difuzorja in vsaj 10x premer difuzorja pri maksimalnem pretoku zraka.

Kot lopatic in smer zračnega curka

Kot curka zraka

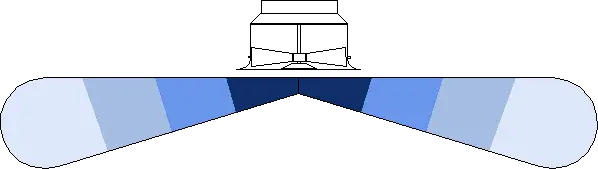

Hladen zrak

Topel zrak
