Opis
Stolpni difuzor omogoča dovod velikih količin zraka pri majhnih vpihovalnih hitrostih, zato je namenjen prezračevanju velikih prostorov, dvoran in industrijskih hal. Vgrajeni filtri zagotavljajo čist in enakomerno porazdeljen zrak v prostoru, brez prepiha.
Konstrukcija
- perforirana frontalna plata
- ohišje
- okrogla priključna odprtina
- perforirane razpršilne pločevine v notranjosti
Dodatki in opcije
- filter na obodu
- regulacijska loputa
- pravokotna priključna odprtina
- prirobnice na pravokotni priključni odprtini
- 3-stranski dovod zraka pri pravokotni obliki
- dekorativni raztegljivi pokrov
Material in barva
Izbor materiala:
- pocinkana pločevina
- nerjaveča pločevina
Poljubna barva po RAL lestvici.
Konstrukcija
- 1 - perforirani zunanji plašč
- 2 - razpršilna pločevina
- 3 - priključna odprtina
- 4 - filter na zunanjem obodu
- 5 - dekorativni pokrov
- 6 - loputa
Dimenzije in tipi
Pravokotni s pravokotnim priklopom
| D | D1 | A x B | H |
|---|---|---|---|
| 400 | 300-350 | 100-200x80-250 | 300 - 2500 |
| 600 | 350-550 | 150-400x100-450 | 300 - 2500 |
| 800 | 400-700 | 200-600x100-600 | 300 - 2500 |
| 1000 | 500-800 | 250-800x100-700 | 300 - 2500 |
| 1500 | 600-900 | 350-1300x250-800 | 300 - 2500 |
| 2000 | 600-900 | 500-1800x250-800 | 300 - 2500 |
Pravokotni z okroglim priklopom
| D | D1 | Ø D | H |
|---|---|---|---|
| 400 | 260-300 | 158-198 | 300 - 2500 |
| 600 | 260-415 | 158-313 | 300 - 2500 |
| 800 | 260-500 | 158-398 | 300 - 2500 |
| 1000 | 300-600 | 198-498 | 300 - 2500 |
| 1500 | 350-730 | 248-628 | 300 - 2500 |
| 2000 | 415-900 | 313-798 | 300 - 2500 |
Polkrožni
| D | D1 | D2 | Ø D | H |
|---|---|---|---|---|
| 400 | 230-280 | 95-130 | 123-198 | 300 - 2500 |
| 600 | 330-530 | 130-230 | 198-398 | 300 - 2500 |
| 800 | 430-655 | 155-280 | 248-498 | 300 - 2500 |
| 1000 | 530-815 | 205-345 | 348-628 | 300 - 2500 |
| 1500 | 780-815 | 205-345 | 348-628 | 300 - 2500 |
| 2000 | 1030 | 205-345 | 348-628 | 300 - 2500 |

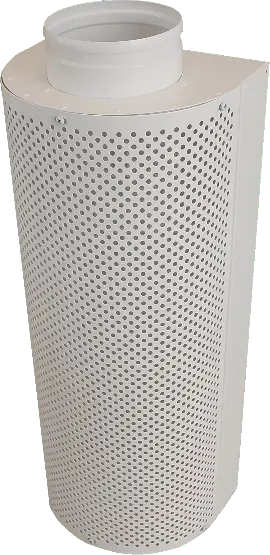

Okrogli
| D | øD | H |
|---|---|---|
| 200 | 123-158 | 300 - 2500 |
| 300 | 158-248 | 300 - 2500 |
| 400 | 158-313 | 300 - 2500 |
| 500 | 198-398 | 300 - 2500 |
| 600 | 198-498 | 300 - 2500 |
| 700 | 248-628 | 300 - 2500 |
| 800 | 248-628 | 300 - 2500 |

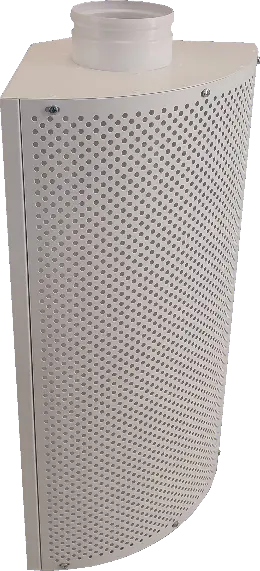

Vogalni
| D | D1 | Ø D | H |
|---|---|---|---|
| 400 | 150 | 123-198 | 300 - 2500 |
| 600 | 250 | 198-398 | 300 - 2500 |
| 800 | 350 | 248-628 | 300 - 2500 |
| 1000 | 450 | 313-708 | 300 - 2500 |
| 1200 | 550 | 313-708 | 300 - 2500 |
| 1500 | 700 | 348-708 | 300 - 2500 |
| 2000 | 950 | 348-708 | 300 - 2500 |
Izbira velikosti okroglega priklopa
Izbira velikosti okroglega priklopa: maksimalni pretok na izbranem priključku ØD je izračunan pri maksimalni hitrosti v priključku V=6 m/s. Priporočena optimalna hitrost na izbranem priključku je 3-4 m/s. Priporočena optimalna hitrost na frontalni perforaciji je 0,8-1,5 m/s, maksimalna hitrost na frontalni perforaciji je 2 m/s.
| D (mm) | Q maximalna (m³/h) | Q optimalna (m³/h) |
|---|---|---|
| 200 | 680 | 396 |
| 300 | 1530 | 891 |
| 400 | 2710 | 1581 |
| 500 | 4250 | 2475 |
| 600 | 6110 | 3560 |
| 700 | 8300 | 4834 |
| 800 | 10860 | 6324 |
